REBROで単線配管図のエルボ・チーズ記号にヒゲを表示する方法
📋 概要
REBRO（設備CADソフト）で竣工図や施工図を作成する際、単線で配管を描画したときにエルボやチーズなどの継手部品の記号に「ヒゲ」が表示されない問題の解決方法をご説明します。
問題の状況

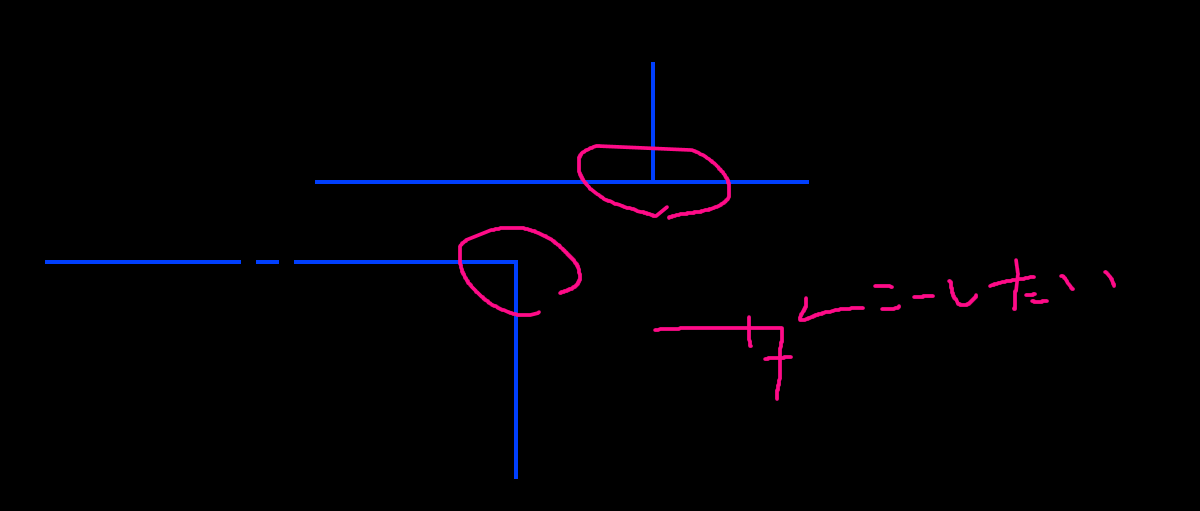

竣工図や施工図で単線配管図を作成した際に、以下の問題が発生することがあります：
- エルボ（配管の曲がり部分）の記号にヒゲが表示されない
- チーズ（配管の分岐部分）の記号にヒゲが表示されない
解決手順
⚙️ 設定方法（ステップバイステップ）

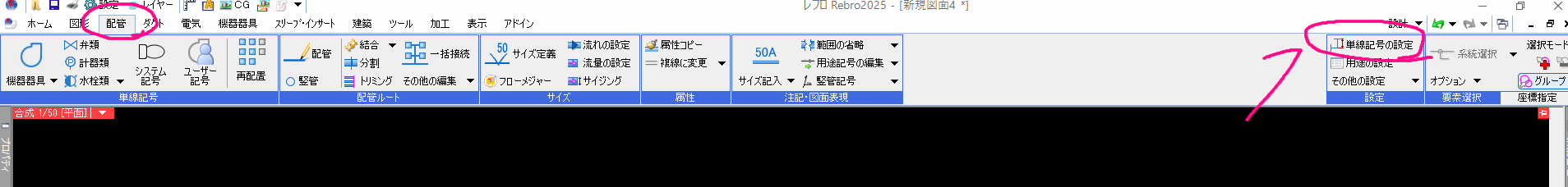

- 配管メニューにアクセスREBROのメニューバーから「配管」を選択します。
- 単線記号の設定を開く「単線記号の設定」をクリックします。
※この項目の位置が分かりにくいため注意が必要です

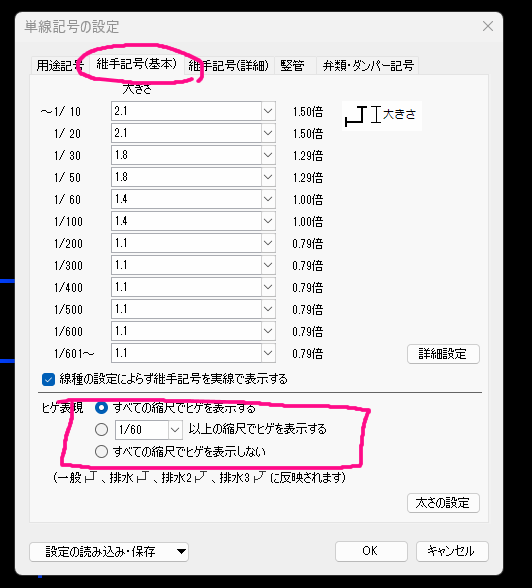

- 設定画面で詳細設定「単線記号の設定」画面が開いたら、ヒゲ表示に関する設定を行います。
ヒゲ表示の設定オプション
| 設定項目 | 説明 | 推奨用途 |
|---|---|---|
| すべての縮尺でヒゲを表示する | 図面の縮尺に関係なく、常にエルボやチーズにヒゲを表示 | 詳細図面、施工図 |
| 1/〇以上の縮尺で表示する | 指定した縮尺以上（より詳細な図面）でのみヒゲを表示 | 全体図と詳細図を使い分ける場合 |
