REBROの配管サイズ呼称設定：A・Su・φなどの記号を配管サイズに追加する方法
概要
REBRO（設備CADソフト）で配管の傍記（配管の横に記載する寸法や情報）を作図する際に、サイズ数値の横に「A」「Su」「φ」などの呼称記号を設定する方法を解説します。
REBRO（設備CADソフト）で配管の傍記（配管の横に記載する寸法や情報）を作図する際に、サイズ数値の横に「A」「Su」「φ」などの呼称記号を設定する方法を解説します。
配管呼称記号の基礎知識
主な呼称記号の意味
- A：鋼管（Steel pipe）の呼び径を表す記号
- Su：ステンレス鋼管（Stainless steel）の呼び径を表す記号
- φ：外径を表す記号（ファイ、直径の意味）
- VP：硬質塩化ビニル管（Vinyl Pipe）の呼び径
- VU：硬質塩化ビニル管（薄肉管）の呼び径
設定手順
設定場所

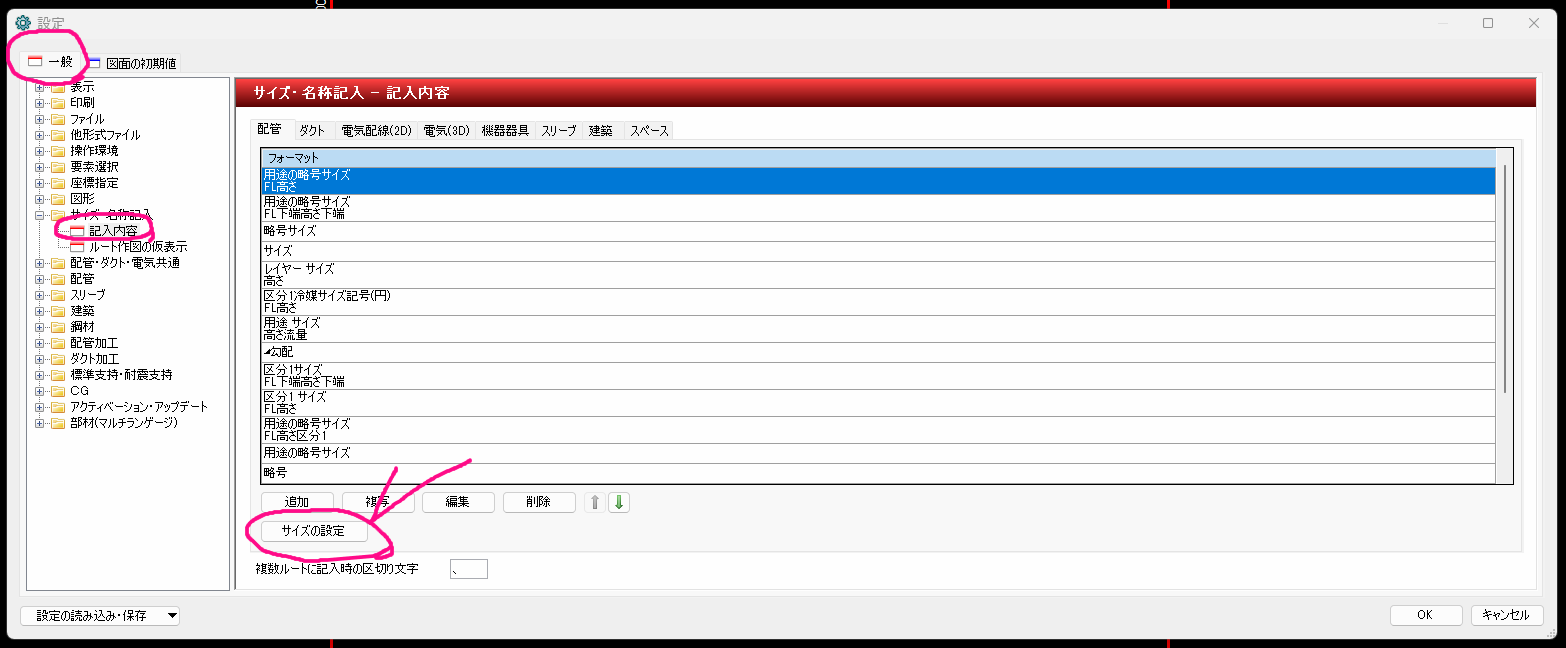

設定 → サイズ・名称記入 → 記入内容
設定 → サイズ・名称記入 → 記入内容
- メニューからアクセス
メニューバーから「設定」を選択します - サイズ・名称記入を選択
設定メニュー内の「サイズ・名称記入」をクリックします - 記入内容画面を開く
「記入内容」を選択して設定画面を表示します - サイズ設定画面へ移動

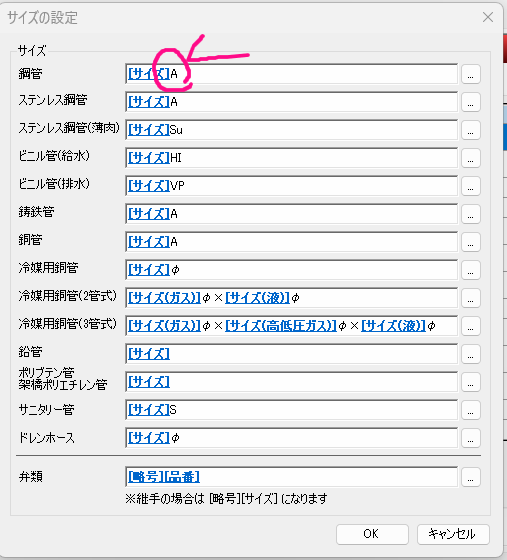

ウィンドウの下部にある「サイズの設定」ボタンをクリックします - 呼称記号の設定
サイズの設定画面で、各サイズの横に適切な呼称記号（A、Su、φなど）を設定します
設定例
| 配管種別 | サイズ表記例 | 呼称記号 | 用途 |
|---|---|---|---|
| 鋼管 | A25、A50、A80 | A | 給水管、排水管など |
| ステンレス鋼管 | Su25、Su50、Su80 | Su | 給湯管、腐食環境配管 |
| 銅管・樹脂管 | φ22、φ28、φ35 | φ | 冷媒管、給湯管 |
| 塩ビ管 | VP75、VU100 | VP/VU | 排水管、雨水管 |
