建物の角度に合わせた図面作成方法

図面を作成する際、建物が斜めに配置されている場合の対応方法について解説します。特に、中途半端な角度の建物を効率的に作図する「ピッチ角度基準」機能の使い方をご紹介します。

角度の種類	特徴	対応方法	適用場面
きりのいい角度（15度、30度など）	数値で角度を指定しやすい	通常の角度指定で作図可能	一般的な建物配置
中途半端な角度（23.7度、41.2度など）	正確な数値が分からないまたは計測が困難	• ファイル分割 • ピッチ角度基準機能	複雑な敷地形状既存建物に合わせた設計

建物が非常に中途半端な角度で配置されている場合、通常の作図方法では正確な図面を描くことが困難です。

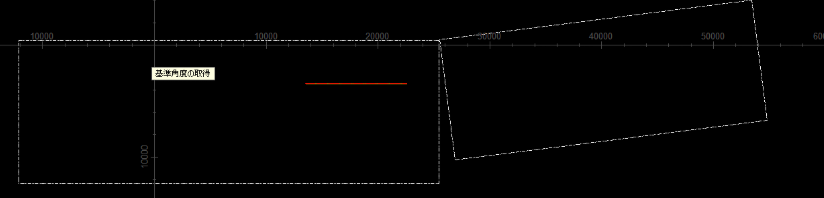

概要：建物を複数に分割し、それぞれを水平垂直の角度に調整して別ファイルで作成

✓ メリット：大規模建物に有効

✗ デメリット：小規模建物では手間がかかる

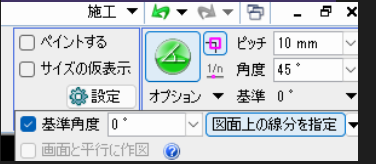

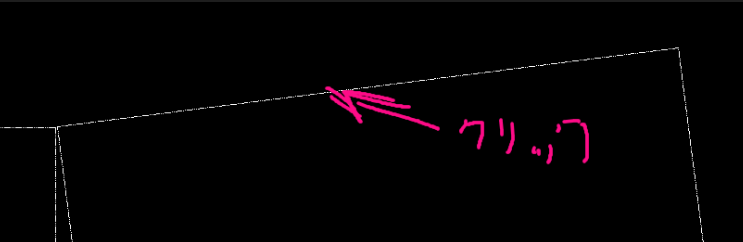

概要：既存の線分を基準に角度を自動設定

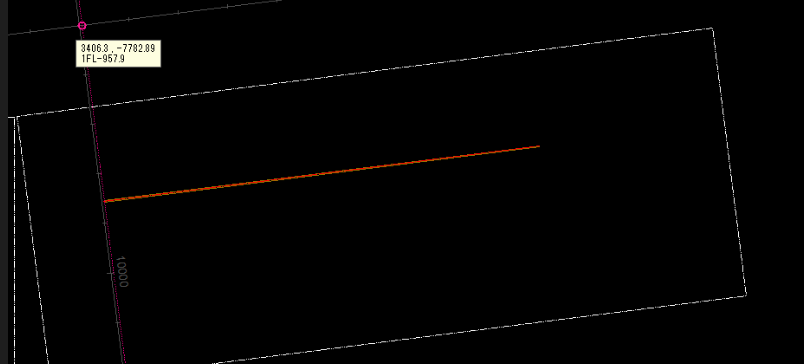

✓ メリット：小規模建物に最適、同一図面内で完結

✗ デメリット：機能の存在を知らないと使えない

建物の角度が中途半端な場合でも、ピッチ角度基準機能を使用することで、正確かつ効率的な作図が可能です。特に小規模建物では、ファイルを分割することなく同一図面内で作業を完結できるため、作業効率が大幅に向上します。
