REBROの桝のナンバリング機能：効率的な設備図面作成テクニック
概要
REBRO（設備CADソフト）で汚水桝や雨水桝を作図した後、効率的に番号を付ける機能について解説します。手動入力の手間を大幅に短縮できる便利な機能です。
REBRO（設備CADソフト）で汚水桝や雨水桝を作図した後、効率的に番号を付ける機能について解説します。手動入力の手間を大幅に短縮できる便利な機能です。
従来の問題点
桝を作図した後に番号を付ける際、手入力で「1, 2, 3…」と一つずつ入力していくのは非効率的で、以下のような問題がありました：
- 作業時間が長くかかる
- 入力ミスが発生しやすい
- 桝の数が多い場合、作業が単調で疲れやすい
解決策：桝のナンバリング機能

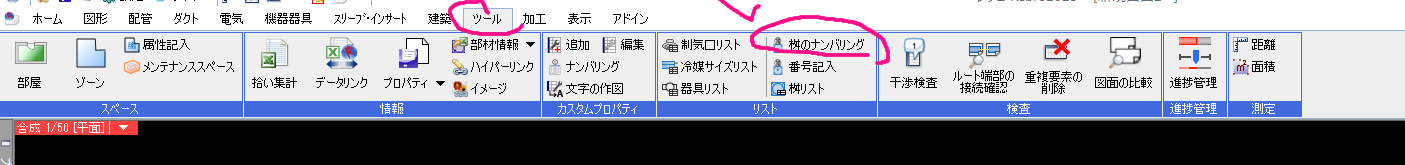

機能の場所
ツール → リスト → 桝のナンバリング
ツール → リスト → 桝のナンバリング
機能の使用手順
- 桝の作図完了
汚水桝や雨水桝の作図を完了させます - ナンバリング機能の起動
メニューから「ツール」→「リスト」→「桝のナンバリング」を選択します
- 番号設定
開始番号や番号の形式を設定します

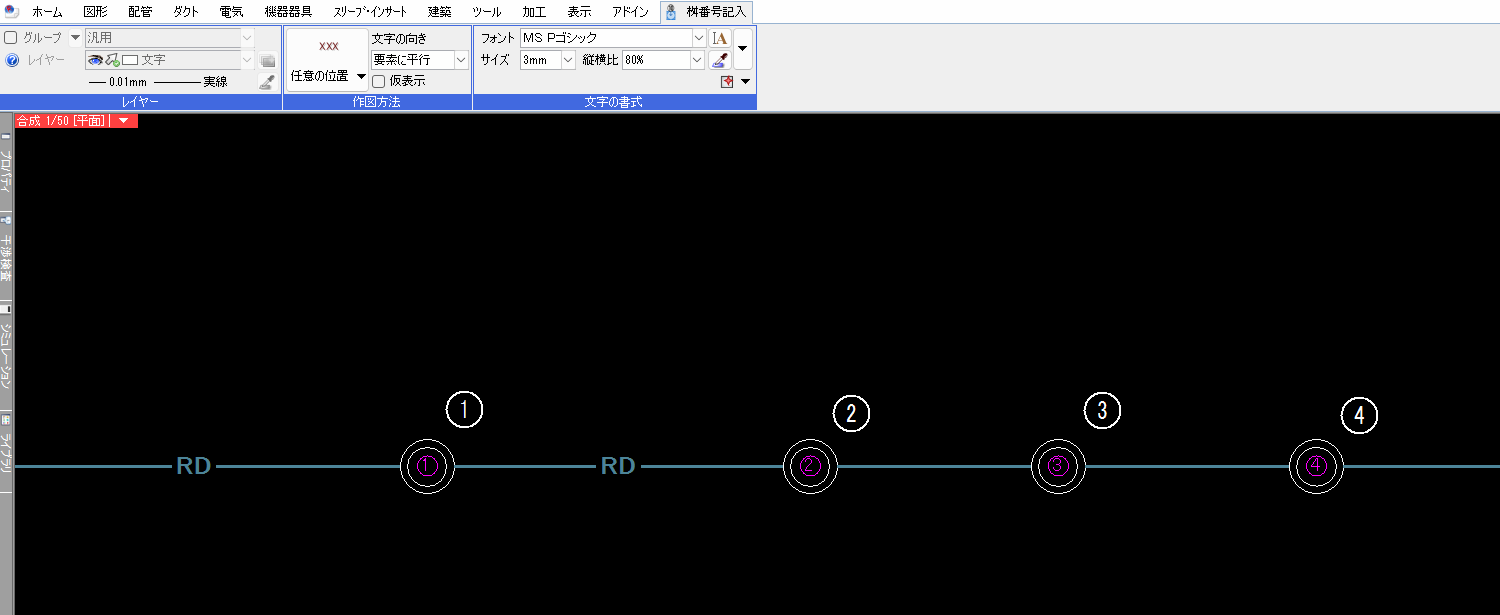

- 番号記入の実行
「番号記入」機能を使用して平面図に番号を記載していきます

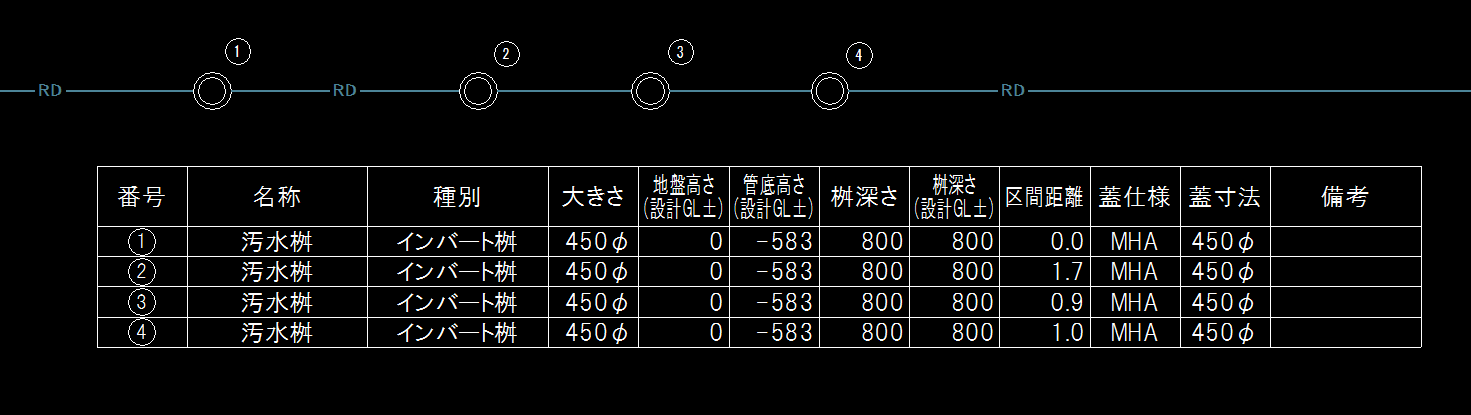

下記のように桝リストも一括で作成可能です
機能のメリット
| 従来の手動入力 | ナンバリング機能 |
|---|---|
| × 一つずつ手入力が必要 × 入力ミスのリスク × 時間がかかる |
○ 自動で連番付与 ○ 入力ミスを防止 ○ 作業時間の大幅短縮 |
追加のメリット：桝リストの自動作成
重要な付加価値
この機能を使用することで、桝リスト（設備一覧表）も自動で作成されるため、図面作成の効率が飛躍的に向上します。
この機能を使用することで、桝リスト（設備一覧表）も自動で作成されるため、図面作成の効率が飛躍的に向上します。
使用時のポイント
- 事前準備：桝の作図を完了させてから機能を使用する
- 番号設定：プロジェクトの命名規則に合わせて開始番号を設定
- 確認作業：自動付与後は念のため番号の順序を確認
まとめ
REBROの桝のナンバリング機能は、設備図面作成における作業効率を大幅に改善する機能です。手動入力の手間を省き、同時に桝リストも自動生成されるため、設計業務の生産性向上に直結します。ぜひ積極的に活用して、より効率的な図面作成を実現してください
