【REBRO】梁や壁のデータの無い所で配管スリーブを入れる場合のテクニック解説

📌 この記事で分かること

スリーブの自動挿入機能を使用する際は、梁や壁などの躯体データの入力が必要です。

⚠️ 注意点
躯体データがない場所では、自動挿入機能は使えません。

以下の場合は、手動でスリーブを挿入する必要があります：

ケース	説明	対処法
梁のフカシ部分	装飾のために追加された部分で、構造体ではない場所	手動挿入
躯体データ未入力箇所	実際は躯体壁があるが、CADデータに入力していない場所	手動挿入

手動挿入時に配管・ダクトと同じ高さにスリーブを配置する手順です：

スリーブコマンドを選択
CADソフトのメニューからスリーブ挿入機能を起動します

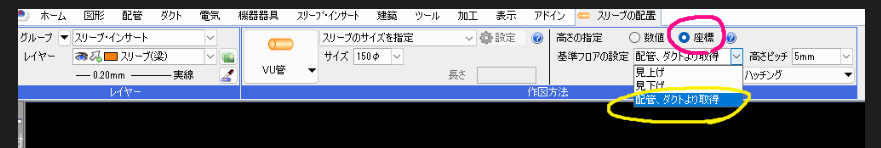

高さの指定方法を変更

ラジオボタンで「数値」から「座標」に切り替えます

基準フロアの設定

「配管ダクトより取得」を選択します
これにより、配管・ダクトと同じ高さ基準が適用されます

スリーブを挿入

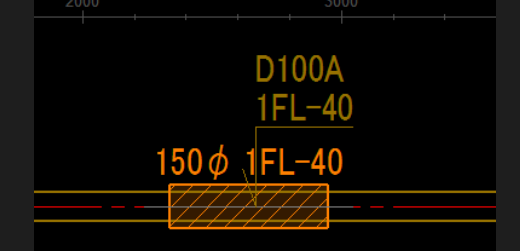

上記設定により、配管・ダクトと同じレベルで作図できます

✅ 成功のポイント

💡 補足情報

この設定を行うことで、配管やダクトが通る位置に正確にスリーブ（貫通穴）を配置でき、施工時のトラブルを防げます。設定は一度行えば、同じプロジェクト内で継続して使用できます。
